Informações do Produto
Parâmetros Técnicos
| Potência máxima de frenagem | 2.500 HP (1.864 kW) |
| Carga máxima na biela | 192.325 lbf (855,5 kW) |
| acidente vascular cerebral | 8" (203,2mm) |
| Modo de transmissão | Transmissão de par de engrenagens helicoidais de coluna dupla e redonda |
| Relação de transmissão | 6.353:1 |
| Dimensões | 86,65*79,27*45,7 pol. (2.201*2.013*1.161 mm) |
| Peso líquido | 16.093 lbf (7.300 kg) |
Introdução à extremidade hidráulica
| Nome do produto | Modelo de Produto | Material do produto | Especificações principais | Dimensões Externas/mm |
| Carcaça final hidráulica / conjunto final hidráulico | QWS2500 | 4330V/17 - 4PH / 15 - 5PH | 3,75"/4,0"/4,5" / 5,0"/5,5" | 1323*581*506 |
| DIÂMETRO DO ÊMBOLO | SAÍDA POR REV. | Deslocamento em Pump Stokers por minuto | |||||||||
| DENTRO | GPRS | 100 | 150 | 200 | 250 | 300 | |||||
| GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | ||
| 3 1/4 | 1.44 | 144 | 20000 | 218 | 14285 | 288 | 10715 | 380 | 8570 | 475 | 6489 |
| 3 1/2 | 1.67 | 167 | 17260 | 251 | 12295 | 334 | 9240 | 418 | 7386 | 551 | 5600 |
| 3 3/4 | 1.91 | 191 | 15020 | 287 | 10755 | 382 | 8080 | 479 | 6455 | 630 | 4900 |
| 4 | 2.17 | 217 | 13205 | 328 | 9465 | 434 | 7110 | 543 | 5685 | 716 | 4318 |
| 4 1/2 | 2.75 | 175 | 10495 | 413 | 7470 | 550 | 5819 | 688 | 4489 | 909 | 3400 |
| 5 | 3.4 | 340 | 8450 | 510 | 6060 | 680 | 4640 | 850 | 3630 | 1122 | 2760 |
| 5 1/2 | 4.11 | 411 | 6985 | 617 | 5000 | 822 | 3755 | 1028 | 3000 | 1356 | 2275 |
| 5 3/4 | 4040 | 449 | 6390 | 674 | 4580 | 898 | 3435 | 1128 | 2750 | 1482 | 2080 |
| 6 | 4.89 | 489 | 5879 | 734 | 4208 | 978 | 3195 | 1228 | 2525 | 1619 | 1910 |
| 6 1/2 | 5.74 | 574 | 5000 | 861 | 3585 | 1148 | 2690 | 1435 | 2180 | 1894 | 1680 |

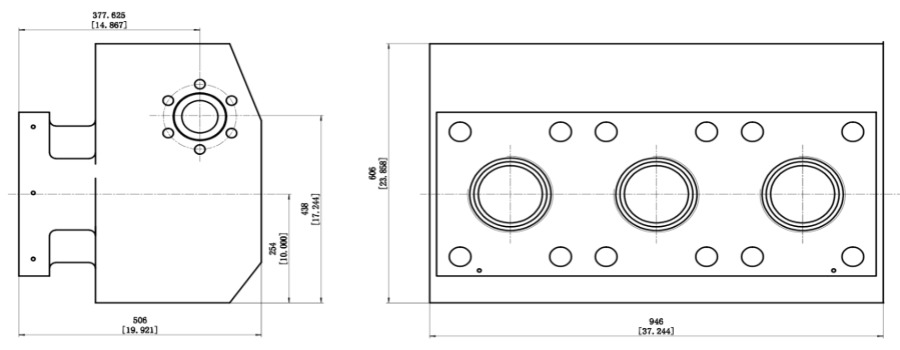

| Dimensões externas da extremidade hidráulica QWS2500 |
 |
A extremidade fluida de aço inoxidável QWS2500 tornou-se uma escolha de alto desempenho na área de transporte de fluidos com sua excelente seleção de materiais e inovação de processos.
Em termos de matérias-primas, seus componentes principais são selecionados a partir de aços inoxidáveis de alta qualidade, como 17-4PH e 15-5PH, combinados com ligas de aço como 4330V, N-14 e N-22, para construir uma base sólida de qualidade. É particularmente importante mencionar que embora o custo do aço inoxidável selecionado seja o dobro do aço-liga, ele pode atingir uma vida útil superior a 4 vezes, trazendo benefícios econômicos de longo prazo aos usuários.
Durante o processo de fabricação, contando com equipamentos de forjamento de alta tonelagem, tecnologia avançada é usada para garantir uma taxa razoável de forjamento e homogeneização de grãos, e o teor de ferrita é estritamente controlado para ser ≤3%, garantindo a qualidade das matérias-primas da fonte. O processo preciso de forjamento de peça única e tratamento térmico de peça única confere ao produto resistência e tenacidade estáveis, permitindo-lhe lidar com calma com condições de trabalho complexas.
Em termos de projeto estrutural, a unidade fluida demonstrou muitas inovações. A cavidade interna adota designs otimizados, como tipo de slot de cartão, tipo de tampa de lâmpada e tipo de suporte excêntrico, e após o tratamento de fortalecimento, a resistência ao desgaste e à pressão são bastante melhoradas. Ao mesmo tempo, as melhorias no design da matéria-prima dos principais acessórios, como o corpo da válvula, a sede da válvula e o êmbolo, formam um efeito sinérgico com o reforço da cavidade interna, prolongando significativamente a vida útil geral.
Além disso, o QWS2500 oferece uma variedade de tamanhos externos de 52 polegadas, 56 polegadas e 60 polegadas, que podem combinar perfeitamente com os principais caminhões-bomba do mercado e atender a diversas necessidades de transporte de fluidos com vantagens abrangentes.
