Extremidades fluidas de aço inoxidável QWS5000

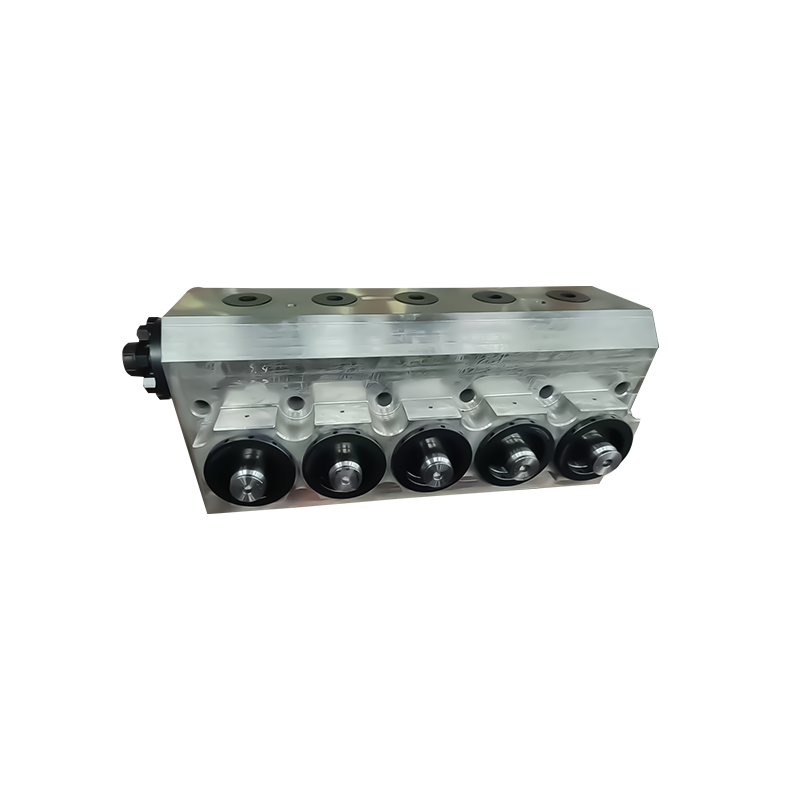

Conjunto de extremidade fluida de aço inoxidável QWS5000
Prático de alta pressão e alta emissão, feito de aço inoxidável 15-5PH e 13-8.
Fundição otimizada: O forno de média frequência IM ACD LF VD ESR controla efetivamente a ferrita ≤3%.
Otimizar os processos de forjamento e tratamento térmico; A produção em peça única com três pilares e três trações é adotada para garantir alívio de tensões e envelhecimento, além de microestrutura uniforme e refinada.
Otimização da estrutura do produto: Este produto é praticamente acionado por acionamento elétrico para fraturamento, alto curso, alta pressão e grande deslocamento. O tipo slot foi aprimorado para o tipo lanterna, o que reduz a concentração de tensões do produto, aumenta a resistência à fadiga do produto e prolonga a vida útil em ≥35%.
O tratamento de fortalecimento da cavidade interna reduz o estresse mecânico na cavidade interna do produto. A tensão térmica aumenta em 35% e a superfície da cavidade interna atinge alta dureza, alcançando efeitos resistentes ao desgaste e à corrosão, prolongando significativamente a vida útil do produto em mais de 30%.
A ampla gama de tipos correspondentes e o design de acessórios de tamanho atendem a vários requisitos operacionais.

Informações do Produto

Parâmetros de especificação

Potência máxima de entrada:	5000 HP (1902KW-3730KW)
Rotações máximas:	300 rpm
Êmbolo:	5
Comprimento do curso:	11"
Carga da alavanca:	250000
Peso da bomba:	26.000 libras
Relação de engrenagem:	7.525:1 Otimizado para aplicações diesel e bicombustível
	11:23 A otimização se aplica a aplicações elétricas ou acionadas por turbina

Diâmetro do êmbolo		Deslocamento da bomba		7,5255:1 velocidade de rotação		11,232:1 velocidade de rotação		7,5255:1 velocidade de rotação		11,232:1 velocidade de rotação		7,5255:1 velocidade de rotação		11,232:1 velocidade de rotação		7,5255:1 velocidade de rotação		11,232:1 velocidade de rotação		7,5255:1 velocidade de rotação		11,232:1 velocidade de rotação
				376		562		753		1123		1505		2246		1881		2808		2258		3370
				50				100				200				100				200
dentro.	mm.	Galões		GPM	㎡/hora	PSI	barrarararara	GPM	㎡/hora	PSI	barrarararara	GPM	㎡/hora	PSI	barrarararara	GPM	㎡/hora	PSI	barrarararara	GPM	㎡/hora	PSI	barrarararara
4	102	2.992	0.0113	150	34	19894	1372	299	68	19894	1372	598	136	12889	889	748	170	10312	711	898	204	8593	592
4.5	114	3.787	0.0143	189	43	15719	1084	379	86	15719	1084	757	172	10184	702	947	215	8147	562	1136	258	6789	468
5	127	4.675	0.0177	234	53	12732	878	467	106	12732	878	935	212	8249	569	1169	265	6599	455	1402	319	5499	379
5.5	140	5.657	0.0214	283	64	10523	725	566	128	10523	725	1131	257	6818	470	1414	321	5454	376	1697	385	4545	313
5.75	146	6.183	0.0234	309	70	9628	664	618	140	9628	664	1237	281	6238	430	1546	351	4990	344	1855	421	4158	287
6	152	6.732	0.0255	337	76	8842	610	673	153	8842	610	1346	306	5729	395	1683	382	4583	316	2020	459	3819	263
6.5	165	7.901	0.0299	395	90	7534	519	790	179	7534	519	1580	359	4881	337	1975	449	3905	269	2370	538	3254	224

A extremidade fluida de aço inoxidável QWS5000 foi projetada para condições de alta pressão e alta descarga e é o componente principal do equipamento de fraturamento elétrico. It is made of 15-5PH and 13-8 martensitic precipitation hardened stainless steel. Com sua alta resistência e resistência à corrosão, ele pode lidar facilmente com ambientes operacionais de alta pressão e alta descarga.

No processo de fundição, o processo IM ACD LF VD ESR do forno de média frequência é usado para purificar profundamente o aço fundido, e o teor de ferrita é estritamente controlado dentro de 3%, garantindo a estabilidade da estrutura do material e estabelecendo uma base sólida para o desempenho do equipamento.

Os processos de forjamento e tratamento térmico também são refinados, usando o modo de produção de peça única "três pilares e três trefilados", combinado com alívio de tensões e tratamento de envelhecimento, para eliminar efetivamente as tensões internas, refinar a estrutura do grão e melhorar significativamente as propriedades mecânicas dos componentes.

Em termos de estrutura, o design tradicional do slot foi atualizado para um tipo de lanterna, o que reduz bastante a concentração de tensão, aumenta a resistência à fadiga e prolonga a vida útil em mais de 35%. Após o reforço da cavidade interna, o estresse mecânico é reduzido, o estresse térmico aumenta em 35% e uma camada de alta dureza é formada na superfície, o que melhora significativamente a resistência ao desgaste e à corrosão, e aumenta a vida útil em mais de 30%.

Além disso, a ampla gama de designs correspondentes e de tamanho pode atender a uma variedade de necessidades operacionais, tornando-o uma escolha ideal para cenários de alta pressão e alta emissão.
